А может нам поднатужиться и изобрести что ни будь подобное ?reved:
Я этой весной купил себе тройку шт Карат-2Н.
Поднастроил, вроде работают хорошо.
Купил кварцы на 1375 кгц. Получилось где то 1875 LSB
Вставил электретники. Звук хороший. Жена голос узнает leasantry:

Синтик в него простенький вставить и цены ему не будет



[Samolet22]

Синтик в него простенький вставить и цены ему не будет

Идея хорошая, только там схемотехника на резонансных контурах...
и придется перепахать много чего... на этом фоне легче взять уже другую схемотехнику...
Мне в Карате очень нравится вариометр настройки антенны... Можно вообще строиться от 1.6 до 30 мгц..



[Darkstar]

Синтик в него простенький вставить

Сам синтез - дело немудрённое. Вот, например, собирал такой вариант на атмеге-8 в 2013 году:

Но всё равно будет почти одноканальный аппарат - на краях 160м диапазона завал по чувствительности и вых мощности.
Контура там относительно высокодобротные.
Гробить добротность резисторами в параллель и полным включением контуров - терять в чутье и выходной моще. Делать разбег контуров по краям диапазона - тоже.

Тем более, синтез жрёт много энергии: 0,2А х 5 В.
Зато кварцев не надо



[Samolet22]

Но всё равно будет почти одноканальный аппарат - на краях 160м диапазона завал по чувствительности и вых мощности.

Вот именно. А если нацелиться на 1.8-8 мгц, диапазон низовой КВ карманной связи 50-300км.
придется переключать все контура... а это почти не возможно.. Легче в корпус Карат-2Н воткнуть платы SW-2013 мини или что то подобное.



[Valday]

Valday
Скажи пожалуста мне про возможность использовать современный планшетник в качестве
туристического навигатора там, где нет сотовой связи. Скажем накачать туда растровых цветных генштабовских 500 метровых карт.
А то у меня Garmin Oregon-450 и работает просто ужасно, такое
гО-но... Тормозит слов нет. И стоит как два планшетника... А по езде по городу мой Samsung GT-7000 просто сказка,
быстрый и шустрый, и экран- красавец...
Да и все в инете кроют их последими словами.. Я просто не так силен в компютерных делах..ardon:
к стати, если Ты сам с Сахалина, то Я разговаривал с Сахалином на 40м.
Снял видео, после того, как с ним поговорил...

http://www.youtube.com/watch?v=vggtRgSIeaM

Пока видео не могу посмотреть.
О картам приложений море. Мне пока удобно maps.me использовать. Загружен весь мир примерно в 20 гигабайт. Есть программы предлагающие предзагрузку карт для их последующего использования. Но для спутниковый снимков удобнее использовать sasPlanet. А для неё нужен планшетник для виндовс, с ценой из китая около 7000р.
Сейчас гугл обещает сделать тоже офлайн карты.
А для генштабовских карт пока пользую программу "советские военные карты".
В авто на планшнте много программ. Есть и для работы с гарминскими картами, но точных названий сейчас не пр помню. Будет необходимо, уточню



[Барракуда]

Да, такой. И главный плюс всех антенн-это максимально возможный КПД таких антенн
в данных условиях.
Скажем W3DZZ 40м+80м это антенна общей длинной около 16м+16м.
Это полноразмерно на 40м (10+10м) и через катушечки-фильтры по 6м с каждой стороны.

Оно? http://www.ssr-russia.ru/catalog/antenny-kv-diapazona-0-5-30-mgts/12314/



[sly]

Ребят, присмотритесь к такой конструкции, очень хороший вариант:



[Darkstar]

sly, вариант-то может и хороший для стационара,
но как поднимать среднюю точку в полевых условиях на 15 метров? Это высота пятиэтажки.

К тому же, насколько я помню, пирамиды не широкополосны - их нужно настраивать.



[sly]

sly, вариант-то может и хороший для стационара,
но как поднимать среднюю точку в полевых условиях на 15 метров? Это высота пятиэтажки.

К тому же, насколько я помню, пирамиды не широкополосны - их нужно настраивать.

Ну вообще не обязательно на 15 метров её задирать, данная антенна компактнее других при высоком кпд и хорошей направленности, настраивается наипростейшим вариантом шлейфами и при чём внизу, на любое дерево кинь верёвку и натяни.



[Samolet22]

Барракуда,
Я не очень люблю Радиал. Радиал существует для зарабатывания денег.
А его City Windom у купивших ее никогда не попадает в резонанс.
Да и Он (Радиал) сурово молчит, про силу сбора радио-мусора от смещения точки питания...
Не красиво перед радиолюбителями..
А его трапами можно убить медведя leasantry:

Вот, обычная W3DZZ http://cqham.qrz.ru/part1/a01.shtml
Мои самодельные трапы для 100 ват весят 30-40 грам штука..

sly,
А что это за антенна и зачем внизу лучи замкнуты между собой ?
А то у нас куча радиолюбителей сидят годами, изобретают разные антенны... Хотят отличиться...
Даже есть рамка включенная паралельно с диполем... Чего только не придумает народ...
А все равно-самаая лучшая антенна или королевна всех антенн - это простой диполь ( или Inverted Vee ) Да и W3DZZ есть обычный диполь..
... а у меня всегда стоянки под деревьями, использую рогатку со шнурком для заброса... Или на крайний случай сухой жердь из леса метрв 6-7 уже нормально...



[sly]

sly,
А что это за антенна и зачем внизу лучи замкнуты между собой ?
А то у нас куча радиолюбителей сидят годами, изобретают разные антенны... Хотят отличиться...
Даже есть рамка включенная паралельно с диполем... Чего только не придумает народ...
А все равно-самаая лучшая антенна или королевна всех антенн - это простой диполь ( или Inverted Vee ) Да и W3DZZ есть обычный диполь..
... а у меня всегда стоянки под деревьями, использую рогатку со шнурком для заброса... Или на крайний случай сухой жердь из леса метрв 6-7 уже нормально...

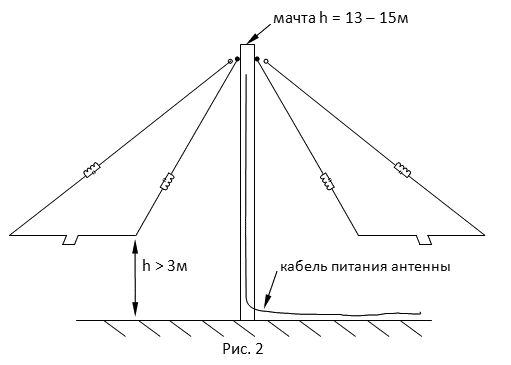

Антенна так и называется "пирамида" это провод длинной волны, свёрнутый в пирамиду, направленность обычная восьмёрка, но вроди по слухам неплохо лепесток прижат к земле.

http://rfanat.ru/s10/an-rx404.html

У меня такая стояла на крыше, нижний край был в метре от крыши, направлена была с востока на запад, работала вроди нормально.
В отличии от всяких там лучей она довольно компактная получается.

ИМХО как я понимаю это какой то гибрид из 2х треугольников.



[Samolet22]

sly,
Понял. Для походов сложновата конечно....



[sly]

sly,
Понял. Для походов сложновата конечно....

Согласен, верёвку кинуть да кондёр крутнуть проще на много.



[Барракуда]

Барракуда,

Вот, обычная W3DZZ http://cqham.qrz.ru/part1/a01.shtml
Мои самодельные трапы для 100 ват весят 30-40 грам штука..

Такая антенна нормально ставится как Inverted-V и как обычный диполь?

У меня есть возможность натянуть антенну между двумя фонарными столбами на высоте около 8 метров. Вот я и думаю: ставить телескоп на 12 метров и делать V или просто растянуть ее между двумя столбами.
А мачте, конечно, ориентировать ее легче.



[Samolet22]

Барракуда,
Рассуждаем: если W3DZZ 40-80, то 40 метровый диапазон-это полноразмерные
элементы, значит считай обычный диполь. Будет ли 73 ома или нет- покажет само (высота+ свойство земли) конкретное место установки.

Проще вешать как инвертед ви (50ом)... А 80м - чуть укороченная, R немного понизится, тоже подплывет к 50 омам. Но уже высота небольшая.
Она чуть повысит.. То, на То - идет к 50 омам...
У меня инвертед ви 40-80(W3DZZ) на высоте 7-13м ( как высоко заброшу шнурок)
в основном КСВ выше 1.2-1.4 не бывает..

Единственное, когда концы антенны находятся близко к веткам, то они ухудьшают КСВ.

и еще, в излучении в основном участвуют токовые части антенны. И I.Vee удобнее в настройке, - подрезании кончиков под резонанс..



[Барракуда]

Барракуда,
Рассуждаем: если W3DZZ 40-80, то 40 метровый диапазон-это полноразмерные
элементы, значит считай обычный диполь. Будет ли 73 ома или нет- покажет само (высота+ свойство земли) конкретное место установки.

Проще вешать как инвертед ви (50ом)... А 80м - чуть укороченная, R немного понизится, тоже подплывет к 50 омам. Но уже высота небольшая.
Она чуть повысит.. То, на То - идет к 50 омам...
У меня инвертед ви 40-80(W3DZZ) на высоте 7-13м ( как высоко заброшу шнурок)
в основном КСВ выше 1.2-1.4 не бывает..

не совсем понял...

лучше IV на 12 метрах, чем горизонтальная растяжка на 8 метрах?

Но ведь и излучение будет разное у V и "горизонтального диполя" :russian_ru:


Я где то читал, что у Inverted V - диаграмма направленности близка к круговой. Но мне что то не верится.



[Samolet22]

Барракуда,
Круговая - при зенитном излучении.(Небольшая дальность связи до 200-300км)
Отражающей точке на небе все равно, как повернута антенна.
А для DX уже разница большая. У меня сейчас висит 2 антенны Инв.Ви на 7 мгц. Одна на Дальний Восток,
другая на USA. Разница 57 и 59+5
и Инв. Ви мне больше нравится и удобней

... а наклоненные лучи - фикция. Эквивалентная схема этой антенны -гориз. диполь.
У Инвертед Ви отсутствует вертикально поляризованная составляющая.. ( звучит смешно, но это так)



[Барракуда]

... а наклоненные лучи - фикция. Эквивалентная схема этой антенны -гориз. диполь.

Ну не фикция, наверно, а положение в пространстве... То есть если ее растянуть между двух столбов - будет тоже самое?



[Samolet22]

Ну не фикция, наверно, а положение в пространстве... То есть если ее растянуть между двух столбов - будет тоже самое?

Примерно да. Но надо 75 ом кабель. А земля, средняя, скорее еще чуток увеличит
Rвх... и будет КСВ ближе к двойке(50 ом кабель) А Инв. Ви раскрывом лучей легче подогнать КСВ
в единицу. И подогнать кончики лучей легче под нужную частоту.

Вот Я, повесил диполь на 80м между домами. Сразу КСВ=1.5 Для меня это не здорово.
Повесил паралельно еще провод около 40м-рефлектор. Все.. получил КСВ=1.00
Да и диаграмма на восток - хорошо...



[Барракуда]

Примерно да. Но надо 75 ом кабель. А земля, средняя, скорее еще чуток увеличит

Кабель на фидер снижения? Ну можно загнать тюнером 50 Омник... Реактивное вырастет только
