Радиостанция

[Барракуда]

Что насчет процессоров? От чего можно прих....ть?

Вы глумитесь или издеваетесь? :russian_ru:
ЗАЧЕМ ВАМ ПРОЦЕССОР?
Все процессоры делаю одну функцию СКЛАДЫВАЮТ ДВУХЗНАЧНЫЕ ЧИСЛА.
Все остальное зависит от ПО.
Станцию можно собрать и без процессора (Попов так и поступил 100 лет назад).
Если вы хотите собрать станцию с процессором, то это нереально. Это задача для НИИ мирового уровня (наши такое до сих пор не могут)

---------- Сообщение добавлено в 17:56 ---------- Предыдущее сообщение размещено в 17:53 ----------

Когда пишет kedrist , то в 40% случаев у меня впечатление, что пишет программа-робот.



[wolkolak]

Читал про процессоры в рациях и катался под столом со смеху! а если БП - ядерная война ?
рация выживания должна быть ламповой , и простейший одно диапазонный вариант это 3-4 лампы , а спаять её сможет любой птушник - связист ...
однако читать как обсуждают то о чем понятия не имеют весело ...
з.ы. простите если кого обидел, не хотел...



[kedrist]

За лампорвую понятно. Барракуда что то на процессоре настаивает.
От компа можно приху....ть? Что народ вещает?



[Darkstar]

Аппарат с какими характеристиками можно сварганить из разных деталей тысяч на 5?
Как делать ?

Ну коли травить-паять-настраивать умеем, то вот неплохая конструкция от UR5LAK на все КВ радиолюбительские диапазоны:
http://www.cqham.ru/kv_trans_ur5lak.htm
Параметры там тоже есть.

А вот попроще:
http://www.cqham.ru/amator.htm

Вот телеграфный передатчик, правда компоненты японские:
http://www.cqham.ru/nipper80.htm

А если хотите с процессором, то вот вам наводка, детали тут совершенно разные

http://www.radiohub.ru/ukv/transceivers/motorola_136_162/list1.gif
http://www.radiohub.ru/ukv/transceivers/motorola_136_162/list2.gif
http://www.radiohub.ru/ukv/transceivers/motorola_136_162/list3.gif
http://www.radiohub.ru/ukv/transceivers/motorola_136_162/list4.gif
http://www.radiohub.ru/ukv/transceivers/motorola_136_162/list5.gif

Но лучше за 3-4 тыр взять на пробу что-то вроде Р-109М:

Эта радиостанция почти полностью ламповая (10 ламп стержневой серии и 6 транзисторов), потребляемая от аккумуляторов мощность: приём - 4 ватта, передача - 9 ватт.

Но можно и старым хулиганским рецептом воспользоваться:
"ГУ -81М прикручивается к табуретке, вокруг - летучий монтаж. Анодный трансформатор - из перемотанного сварочника. В качестве модулятора - мощный УЗЧ (желательно фабричный - они сейчас дешевы). В задающем 6Ж1П, далее - 6П3С и ГК-71, от которой и раскачивают ГУ-81М. Модуляция анодно-экранная или на защитную сетку ГУ-81М. Веревка длиной 50м выброшена у меня из окошка."



[StariK]

Но лучше немного добавить, и взять на пробу что-то подобное:

Ага, обалденная вещь :sarcastic_hand: побегал я с ней :laugh4: Народ, данная р\ст - то что дохтор прописал(патологанатом) :laugh4:



[Darkstar]

Конкретно это - Р-109М.
Но линейка-то одна, только частотой и отличается:
Р-105М - 36,0-46,1 МГц
Р-108М - 28,0-36,5 МГц
Р-109М - 21,5-28,5 МГц

А простая Р-105Д выглядит так:

Для совсем буйных, можно поискать вот это:

Но что-то я отвлёкся.
Вот схемка простого лампового передатчика с FM модуляцией:

Работает на КВ, мощность 2 Вт, позволяет осуществлять связь на расстояниях 10—15 км.
из "Справочник начинающего радиолюбителя Р.М.Малинин"



[StariK]

Darkstar, Камрад, Вы вес их озвучите, а то народ кинется искать, найдет и так обломается))). А если серьезно, то в машиник я себе нечто подобное возьму, если по деньгам недорого будет. Вообще для пушистого хочу Р-123 но пока не попадалась по дешевке.



[Darkstar]

Ну что ж вы так, сразу по больному месту
Р-105М весит всего каких-то 14 кг (это с комплектом аккумуляторов, обеспечивающих непрерывную работу в течении 17,5 часов при отношении времени приёма/передачи = 3/1).
Радиостанция сохраняет полную работоспособность:
- при температурах от -40 до +50 С (отн. влаж до 98 %);
- при кратковременном (до 10 мин) погружении в воду;
- в условиях тряски (до 6 g);
- при ударах (до 100 g) не более 4000 ударов
Размеры 310 х 325 х 170 мм.

Для пушистого я заготовил Р-143:



[StariK]

Р-105М весит всего каких-то 14 кг (это с комплектом аккумуляторов, обеспечивающих непрерывную работу в течении 17,5 часов при отношении времени приёма/передачи = 3/1).
Для пушистого я заготовил Р-143:

Зачет!!! Камрад, а у Вас случаем Р-123 или Р-143 не где лишней не завалялось :blush:? Я бы прикупил по адекватной цене.



[Darkstar]

Лишнего ничего не завалялось
Цены в последнее время неадекватные.
Поблизости, на www.24au.ru, выставляли Р-143. Сначала за 7 тыр, потом за 10 тыр.
Имхо, многовато. Только если в полной комплектации, с антеннами.
Может на http://board.cqham.ru/ поспрашивать?

Хм, Р-123, это вроде для танков, а вообще ... неудобная она.
Питание 27 В, КВ нету.
Одна радость - ГУ-50 на выходе.

Вот тут:
http://board.cqham.ru/index.php?details=85093
продают "Глёт" голую за 5 тыр. - почти что Р-143
http://museum.radioscanner.ru/glet/glet.html



[StariK]

Darkstar, понятно, будем дальше присматривать.



[sds-nick]

вот тут есть из чего выбрать: http://museum.radioscanner.ru/ )
Вот например: http://www.radioscanner.ru/trx/military/r-168-5kdn/ - только на базе



[REED CAT]

Думаю, что внимание нужно обратить и на гражданские, типа "ЛЁН" на пример. По осени пришлось проехать с дальнобоем, у него как раз "ЛЁН" стоял, спросил почему не СИ-БИшка, вроде международный дальнобойный диапазон. Так он мне сказал, что ЛЁНы сохранились в некоторых сельхоз хозяйствах (связь между отделениями и правлением) и можно с ними связаться на предмет стоянки или ремонта (инфа к размышлению).



[Барракуда]

За лампорвую понятно. Барракуда что то на процессоре настаивает.
От компа можно приху....ть? Что народ вещает?

Где это я настаиваю? :search:



[kedrist]

Для совсем буйных, можно поискать вот это:

Подобие его сварганить что понадобится и что он даст?



[Митя]

Привет!
Вчера порылся в инете и видел инфу прродажи Р-159, есть неадекваты по 50-60 тыс. руб., есть типа по 5 тыс. руб. (Р-159 это штатная р/ст рот, батарей, блок постов, постов наблюдения, их в армии навалом несмотря на клич руководства МО о переходе на цифровые средства связи), вот и вопрос нужен ли этот "баян" в качестве добытчика информации? Что думаете уважаемый Барракуда?



[Барракуда]

Станция Р-159:
Диапазон 30 - 75.975 MHz (на 27.ххх раскрывается)
Модуляция ЧМ
Шаг частоты: 1 КГц
Мощность 10 ватт МАКСИМУМ.



Стандия сделана на транзисторах. В качестве антенн есть: куликовка штатная, шестисекционка и "слоппер".

На приличное расстояние можно работать только на "слоппере", так как 10 ватт для 27-40 Мгц на штыре - не серьезно.

Станция тяжелая: более 8 кг.
Нормально на ней работать можно, но придется "уйти" в "LowBand". Народу там мало.
Ремонтопригодность станции высокая, но и ломается она тоже. Работает от 12в и 24 вольт. Является самой массовой станции в армии.

Плюсы: встроенный блок для настройки КСВ. Указатель эффективности АФУ
12 вольт. Вывод сигнала в НАУШНИКИ.

---------- Сообщение добавлено в 09:42 ---------- Предыдущее сообщение размещено в 09:34 ----------

Основной минус: она тяжелая и габаритная.

Средняя цена: 3000 руб.

---------- Сообщение добавлено в 11:01 ---------- Предыдущее сообщение размещено в 09:42 ----------

Что касается перхода на цифровые виды связи:
В ближайшем времени этого не будет.
Цена комплекта связи пехотинца США - около 10000$
Цифровая связь в основно тактическая (на ближайшие расстояния)
Наша страна слишком большая, что бы пользоваться цифровой связью.
Этот тип связи требует организации громадной ИТ инфраструктуры (нереально) и соответствующего обслуживания. Военные делать этоне смогу, а ИТ-аутсорс в Армии России не возможен
Одну дивизию армии США обслуживают несколько самолетов, спутников и подвижных можулей связи. Там используют ПО сравнимое с тем, что используют ОПСОСЫ и провайдеры. В России все это не реально, так как в США война экономически прибыльна , а у нас убыточна.



[Mih@il]

Стандартный случай: случилось БП, ты на работе, твои родственники на другой работе\в школе\дома на диване, как с ними связаться если сотовые телефоны откажут?
Вряд ли получится на работу и т.д. таскать радиостанцию, но одну в машину, другую в дом, третью на даче. Я вообще в подобной технике не очень разбираюсь, по этому могу только делать догадки))

Я присматриваю вот такой вариант http://www.2cap.ru/Racii/Portable/Kenwood/553 в комплекте с гарнитурой http://www.2cap.ru/accessories/dlya-racii/generic/769. захватывает довольно большой диапазон, будет легче состыковаться с другими моделями и ее вполне реально таскать с собой именно на указанный тут случай - связаться с родными и сотоварищами. Ну а от ЭМИ рекомендую носить в металлическом кейсе, а дома держать вторую в оружейном шкафу с заземлением. Хотя проживая в крупном городе, особых иллюзий воспользоваться ими в случае ядреной атаки не питаю.



[Барракуда]

Я присматриваю вот такой вариант http://www.2cap.ru/Racii/Portable/Kenwood/553 в комплекте с гарнитурой http://www.2cap.ru/accessories/dlya-racii/generic/769. захватывает довольно большой диапазон, будет легче состыковаться с другими моделями и ее вполне реально таскать с собой именно на указанный тут случай - связаться с родными и сотоварищами. Ну а от ЭМИ рекомендую носить в металлическом кейсе, а дома держать вторую в оружейном шкафу с заземлением. Хотя проживая в крупном городе, особых иллюзий воспользоваться ими в случае ядреной атаки не питаю.

Знаю такие. Это Кетайенвуд. В принципе, они работают!!! И не первый год. Но кмк не серьезно и не влагозащищенно.



[Darkstar]

Подобие его сварганить что понадобится и что он даст?

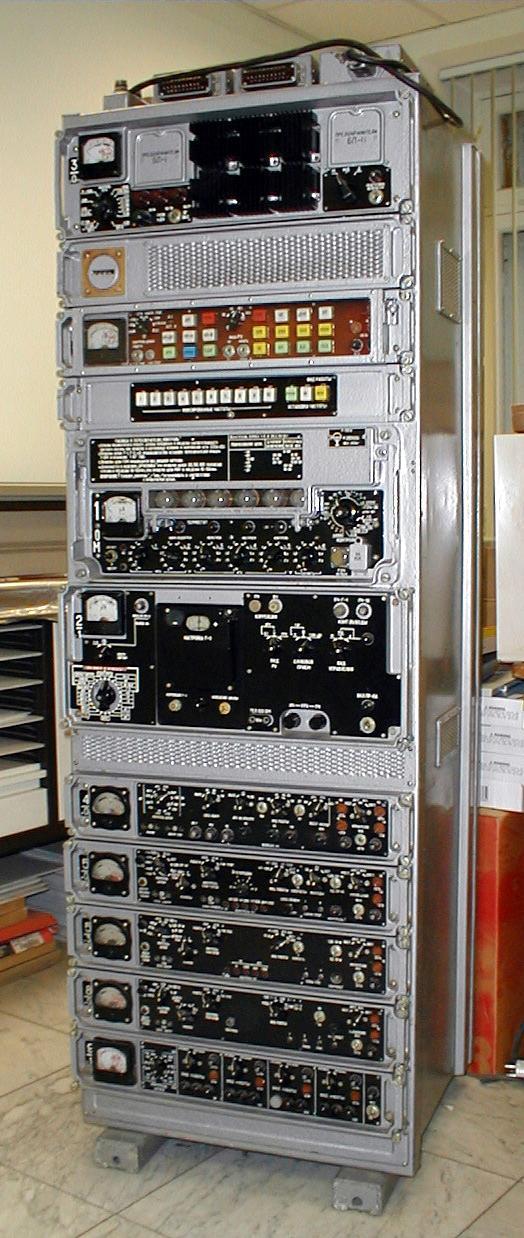

Это Р-155А "Брусника".
Понадобятся:
- ключ на 6, на 8 и на 10,
- набор отвёрток,
- корпус,
- ну и хотя бы следующие блоки: 1-0в, 2-0м, 3-0м1 и 4-0м.

И получится отличный комнатный обогреватель, он же по-совместительству радиоприёмное устройство магистральной связи.
В 70-ых годах прошлого столетия такие шкафы стояли практически на всех армейских радиостанциях, как передвижных, так и стационарных.
В настоящее время интересен своей аутентичностью и прекрасно воссоздаёт ощущение профессии радиста. Это вам не Деген, который в карман сунул - и пошёл
Автоматическая настройка на любую из 10 резервных частот, возможность полного дистанционного управления, высокая стабильность частоты, низкий уровень искажений, высокий динамический диапазон - всё это можно теперь получить в простой мыльнице
Зато легко ремонтируется паяльником типа ЭПСН-25. Простая схемотехника. Механически сопряжённые контура. Неубиваемый...

Что-то опять меня заносит.
Кстати, не вижу предложений по Р-250М.
Неужели забыли старичка? Вот истинно ламповый аналог Дегену!

А вообще, конкретизируйте вопрос.
Сколько надо бабулек? Около 15 тыров.
Что это даст? Приём вообще всего, что только можно принять на коротких волнах.
