Доброго всем дня!
В радиосообществе уже давно предпринимались попытки создания надёжной походной радиостанции.
На мой взгляд, в данный момент существуют две модели, на которые стоит обратить внимание:
- Discovery TX-500MP от lab599.ru (или её варианта TX-500)
- Карат-3.5АТ от Андрея UD0DAB (ex.UD0CAJ)
Также существует серия трансиверов SW-2012...-2016, которые условно можно отнести к недорогим походным.
Вспомним ещё и Yaesu FT-817. Но незащищённый корпус и значительное токопотребление на приёме сильно ограничивают походное использование таких радиостанций.
Как водится, фирменные радиостанции универсальнее, но и дороже.
И если про TX-500 сказано уже много, то о Карат-3.5 информации довольно мало. Восполняю этот пробел
Название Карат осталось от геологической/охотничьей радиостанции Карат-2Н, корпус которой используется в новой Карат-3.5.
Вышла довольно симпатишная вещь с неплохими характеристиками:
- непрерывный диапазон частот от 1,5 до 30 МГц (графический OLED-дисплей, энкодер),
- модуляция USB/LSB,
- мощность 10...15 Вт, есть режим пониженной мощности - 5 Вт,
- автоматический/ручной антенный тюнер (на фото - автоматический),
- чувствительность 0,1 мкВ при 10 дБ С/Ш,
- внеполосные излучения: не хуже -40 dBc на диапазонах ниже 40 м, не хуже -30 dBc на диапазонах выше 20 м,
- диапазон питающих напряжений - 11...14 В,
- потребление тока на приёме - не более 200 мА (на передаче - до 4 А),
- антенный разъём - гайка на приборной панели или BNC (по согласованию).
С пристёгнутым аккумулятором LiFePO4 ёмкостью 4 Ач в штатном алюминиевом корпусе общая масса 1,7 кг.
Масса блока радиостанции без АКБ - 870 грамм.
Работа возможна в режиме плавной настройки каналов (доступна перестройка по всему диапазону с запоминанием интересных волн),
либо в чисто канальном режиме (для неопытных пользователей - доступно только переключение заранее настроенных каналов).
Ручек управления всего две + одна кнопка, интерфейс понятен интуитивно:
- слева ручка включения и громкости,
- справа энкодр с подтверждением нажатием на него,
- около антенны - кнопка старта настройки автотюнера и светодиод грубой индикации КСВ (зелёный - норма, жёлтый - нежелательно, красный - требуется согласование антенны).

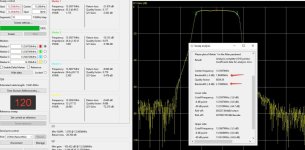

Узкая полоса кварцевых фильтров эффективно давит внеполосные помехи, выделяя полезный сигнал.
Имеется функция IF-Shift, что позволяет эффективно отстроиться от помех.
OLED-экран выводит всю необходимую информацию, не так сильно замерзает на морозе, хорошо читается как в темноте так и на солнце и довольно экономичен.
На передаче индицируется прямая/отражённая мощность и значение КСВ:
- верхняя полоса - прямая мощность,
- нижняя полоса - отражённая мощность
Слева - напряжение питания, значок полной мощности и значение КСВ.
Для настройки есть функция передачи тонального сигнала.
На выходе установлена пара RD16HHF1 (транзисторы сами по себе довольно крепкие, с двойным запасом прочности), а с непрерывным контролем КСВ и автотюнером спалить выход становится практически невозможно
Внутри стандартного корпуса Карата смонтированы заводские платы с качественным монтажом.
Давненько мне не доводилось видеть хороший монтаж в радиолюбительских конструкциях. Кстати, SMD не такие уж и мелкие - в случае чего можно самому починить Например, за монтаж TX-500 я бы не взялся.
Самое интересное, что паяет и настраивает это всё один человек в настольных условиях. Переделаны уже десятки станций, так что можно говорить о мелкосерийном производстве.
Замеры показали низкий уровень гармоник и довольно чистый сигнал в ближней зоне
линейность также очень неплоха для походного аппарата
Народ активно пользует в полях.
Вот, например:
или вот
rutube.ru
Вот такая штука.
Если кто-то заинтересовался, то подробнее на https://karat3.ru/ свяжитесь с автором или повторите сами, проект открытый (печатки, исходники прошивки) - https://github.com/Fmulder007/Karat-3.5
В радиосообществе уже давно предпринимались попытки создания надёжной походной радиостанции.
На мой взгляд, в данный момент существуют две модели, на которые стоит обратить внимание:
- Discovery TX-500MP от lab599.ru (или её варианта TX-500)
- Карат-3.5АТ от Андрея UD0DAB (ex.UD0CAJ)
Также существует серия трансиверов SW-2012...-2016, которые условно можно отнести к недорогим походным.
Вспомним ещё и Yaesu FT-817. Но незащищённый корпус и значительное токопотребление на приёме сильно ограничивают походное использование таких радиостанций.
Как водится, фирменные радиостанции универсальнее, но и дороже.
И если про TX-500 сказано уже много, то о Карат-3.5 информации довольно мало. Восполняю этот пробел
Название Карат осталось от геологической/охотничьей радиостанции Карат-2Н, корпус которой используется в новой Карат-3.5.
Вышла довольно симпатишная вещь с неплохими характеристиками:
- непрерывный диапазон частот от 1,5 до 30 МГц (графический OLED-дисплей, энкодер),
- модуляция USB/LSB,
- мощность 10...15 Вт, есть режим пониженной мощности - 5 Вт,
- автоматический/ручной антенный тюнер (на фото - автоматический),
- чувствительность 0,1 мкВ при 10 дБ С/Ш,
- внеполосные излучения: не хуже -40 dBc на диапазонах ниже 40 м, не хуже -30 dBc на диапазонах выше 20 м,
- диапазон питающих напряжений - 11...14 В,
- потребление тока на приёме - не более 200 мА (на передаче - до 4 А),
- антенный разъём - гайка на приборной панели или BNC (по согласованию).
С пристёгнутым аккумулятором LiFePO4 ёмкостью 4 Ач в штатном алюминиевом корпусе общая масса 1,7 кг.
Масса блока радиостанции без АКБ - 870 грамм.
Работа возможна в режиме плавной настройки каналов (доступна перестройка по всему диапазону с запоминанием интересных волн),
либо в чисто канальном режиме (для неопытных пользователей - доступно только переключение заранее настроенных каналов).
Ручек управления всего две + одна кнопка, интерфейс понятен интуитивно:
- слева ручка включения и громкости,
- справа энкодр с подтверждением нажатием на него,
- около антенны - кнопка старта настройки автотюнера и светодиод грубой индикации КСВ (зелёный - норма, жёлтый - нежелательно, красный - требуется согласование антенны).
Узкая полоса кварцевых фильтров эффективно давит внеполосные помехи, выделяя полезный сигнал.
Имеется функция IF-Shift, что позволяет эффективно отстроиться от помех.
OLED-экран выводит всю необходимую информацию, не так сильно замерзает на морозе, хорошо читается как в темноте так и на солнце и довольно экономичен.
На передаче индицируется прямая/отражённая мощность и значение КСВ:
- верхняя полоса - прямая мощность,
- нижняя полоса - отражённая мощность
Слева - напряжение питания, значок полной мощности и значение КСВ.
Для настройки есть функция передачи тонального сигнала.
На выходе установлена пара RD16HHF1 (транзисторы сами по себе довольно крепкие, с двойным запасом прочности), а с непрерывным контролем КСВ и автотюнером спалить выход становится практически невозможно
Внутри стандартного корпуса Карата смонтированы заводские платы с качественным монтажом.
Давненько мне не доводилось видеть хороший монтаж в радиолюбительских конструкциях. Кстати, SMD не такие уж и мелкие - в случае чего можно самому починить
Например, за монтаж TX-500 я бы не взялся.Самое интересное, что паяет и настраивает это всё один человек в настольных условиях. Переделаны уже десятки станций, так что можно говорить о мелкосерийном производстве.
Замеры показали низкий уровень гармоник и довольно чистый сигнал в ближней зоне
линейность также очень неплоха для походного аппарата
Народ активно пользует в полях.
Вот, например:
или вот
R2AZF провожает лето 2025 года. Лес и Карат 3.5. #радиосвязь #радиолюбители #Карат-2Н #Карат-3,5
Вот и закончилось лето 2025 года. Наверное это станет доброй традицией, выбираться в лес, в поле, на природу с КВ радиостанцией и завершать сезоны. Небольшой фильм о поездке R2AZF в лес, где расположился, чем питался и немного проводил связи на любительском диапазоне 40м с радиостанции Карат 3.5. Пр
rutube.ru
Вот такая штука.
Если кто-то заинтересовался, то подробнее на https://karat3.ru/ свяжитесь с автором или повторите сами, проект открытый (печатки, исходники прошивки) - https://github.com/Fmulder007/Karat-3.5
