Гирляндная ГЭС своими руками

[Anzo]

не, нужно больше. Я родумываю пока теорию, а там на месте нужно ещё замеры сделать

Если вода позволит кто тебе мешает установить 2 таких или увеличить её в размерах



[Valday]

Самое главное, решить проблему обмерзания зимой в минус 35-40.
Пока думки про прокладывание трубы в земле и сама генераторная типа в мини бункере.
Ещё думки про гидротурбину, чтоб всё было закрыто - где её взять или как сделать?
Использование мощных насосов центробежных в обратном режиме сильно снизит КПД, да ещё и не каждый насос подойдёт



[Anzo]

Самое главное, решить проблему обмерзания зимой в минус 35-40.
Пока думки про прокладывание трубы в земле и сама генераторная типа в мини бункере.
Ещё думки про гидротурбину, чтоб всё было закрыто - где её взять или как сделать?
Использование мощных насосов центробежных в обратном режиме сильно снизит КПД, да ещё и не каждый насос подойдёт

если руки золотые и из правильного места, то возьми чертежи готовых и по ним сделай, иначе закажи на заводе или найди бу на профильном предприятии



[Armor]

Ну что, есть какие-то новости по теме? Я так понимаю, что зимний вариант сильно увеличивает бюджет задумки, плюс есть ведь места, где довольно быстрые и полноводные в теплое время года речки промерзают зимой до самого дна.



[кочевник]

:russian_ru:

такую надо

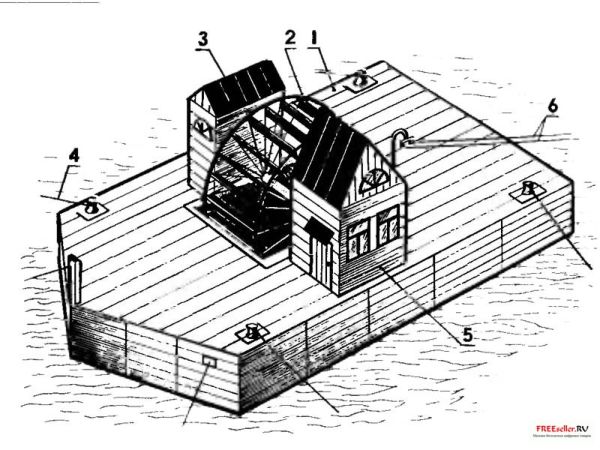

Плавучая бесплотинная мини ГЭС

При диаметре водяного колеса 6 метров с 24 лопатками-лопастями (длина и ширина у них соответственно равны 4,5 и 1,0 м) на российских реках (со скоростью течения 1...1,5 м/с) «сердце» такой мини-ГЭС делает 10-12 оборотов в минуту, развивая на валу мощность до 6 кВт. Последняя (благодаря клиноременному мультипликатору) передаётся уже на электрогенератор.
Конструкция, как видим, проста. К тому же прошла испытание временем. И если кто-нибудь из читателей и подписчиков журнала надумает ее воссоздать, в проигрыше не окажется.



[Valday]

а теперь объясни эту постройку на реке местной администрации, водоканалам всяким и т.п.
Вопрос не в том как сделать, чтоб работало круглый год, а как сделать, чтоб сейчас было чисто по закону или не видно никому.



[кочевник]

а теперь объясни эту постройку на реке местной администрации, водоканалам всяким и т.п.
Вопрос не в том как сделать, чтоб работало круглый год, а как сделать, чтоб сейчас было чисто по закону или не видно никому.

:russian_ru:
реконструкция судна с колёсным двигателем. Это понтоны с колесом - то есть судно.
Преимущества большие - перетащить можно, плюс - использовать энергию напрямую - без преобразования в электрическую.
В удобном районе. Или временной базе.



[Valday]

ну и какого лешего ты без разрешения что-то строишь на реке? а разрешение ой как дорого обойдётся..
Эту тему уже прорабатывали, есть пара моментов "вырулить" не дорого , но это на мелких речушках, иначе тоже не дёшево.



[кочевник]

Или сделать нечто подобное - но так же на понтонах или катамаране.

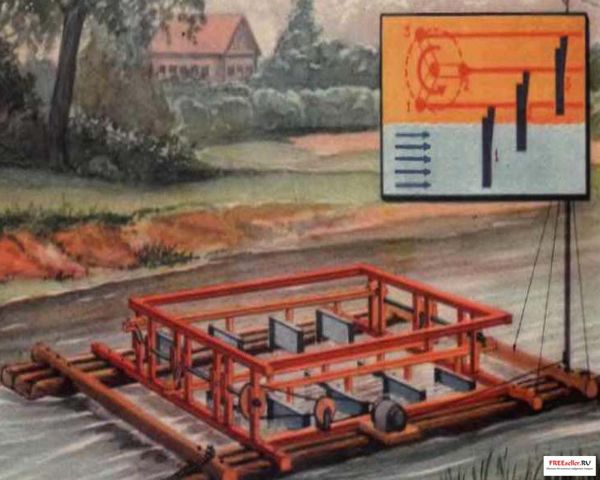

Бесплотинная ГЭС своими руками
Под напором воды лопатки перемещают штанги, движение которых приводит во вращение кривошип. На его валу сидит шкив.
Вращение шкива и передается генератору.
Мощность двигателя зависит от скорости течения воды.

Спойлер

---------- Сообщение добавлено в 04:35 ---------- Предыдущее сообщение размещено в 04:33 ----------

ну и какого лешего ты без разрешения что-то строишь на реке? а разрешение ой как дорого обойдётся..
Эту тему уже прорабатывали, есть пара моментов "вырулить" не дорого , но это на мелких речушках, иначе тоже не дёшево.

:russian_ru:
ЭТО ЛОДКА с необычным двигателем, но может работать в режиме генератора.
Да её придётся регистрировать - если грузоподъемность будет более 350 кг вроде или 500.
Ну и спас жилеты надевать конечно.- оранжевые.
opcorm2:
плавсредство так сказать.

---------- Сообщение добавлено в 04:56 ---------- Предыдущее сообщение размещено в 04:35 ----------

ЭТО ЛОДКА с необычным двигателем, но может работать в режиме генератора.
Да её придётся регистрировать - если грузоподъемность будет более 350 кг вроде или 500.
Ну и спас жилеты надевать конечно.- оранжевые.
плавсредство так сказать.

Тоже самое только на понтонах к прмеру
Мини ГЭС 4.5 квт
http://www.youtube.com/watch?v=o9vpVExV1UM

---------- Сообщение добавлено в 05:27 ---------- Предыдущее сообщение размещено в 04:56 ----------


:russian_ru:
Сотрудники заповедника построили в горах микро-ГЭС
http://www.youtube.com/watch?v=v8Lk7Za0w4o

таких ручьёв у нас ...много.

---------- Сообщение добавлено в 05:44 ---------- Предыдущее сообщение размещено в 05:27 ----------

ЭТО ЛОДКА с необычным двигателем, но может работать в режиме генератора.
Да её придётся регистрировать - если грузоподъемность будет более 350 кг вроде или 500.
Ну и спас жилеты надевать конечно.- оранжевые.
плавсредство так сказать.

типа такого
opcorm2:
только генератор добавить
Колесный привод сейсморазведочного катамарана
http://www.youtube.com/watch?v=-IXuDtwfXhQ

---------- Сообщение добавлено в 06:13 ---------- Предыдущее сообщение размещено в 05:44 ----------

ТУТ нарыл здесь собираем ссылки:
http://www.intersolar.ru/catalog/hydro/renewable/ - каталог
http://energyservice.sitecity.ru/stext_1101130058.phtml - микро гидроэнергетика от ОсОО "Гидропоника"
http://www.inversiya.com/alternativ/001.htm - мини-гидроэлектростанции от "НПО Инверсия"
http://www.inset.ru/r_offers/MHPP-10Pr.htm - микроГЭС10Пр от "МНТО ИНСЭТ"
http://www.avante.com.ua/rus/price/catalog/tmc_el01937.htm - микрогидроэлектростанция ПР-5-Г-20 от фирмы "Аванте"
http://iis97.narod.ru/pr12.htm - рукавные всесезонная гидроэлектростанция Луч-1 и Луч-2
http://promcomplex.ru/rukavnaya_perenosnaya_gi - рукавная переносная гидроэлектростанция РПГЭС-1,5
http://www.powerpal.com/ - канада, понравились, есть мануал
http://asyl.ucoz.com/load/ehnergija/ehnergija_vody/samodelnaja_mikro_gehs/47-1-0-146 - самодельная микро ГЭС но в теплом климате
http://www.rusphysics.ru/articles/221/ - безплотинные ГЭС нового поколения
http://www.ntpo.com/techno/techno2_2/10.shtml - ещё о бесплотинных ГЭС
http://the-mostly.narod.ru/misc/garland_hydro_electrical_plant.html - гирляндная гэс
http://www.sgp.uz/userfiles/MikroGES rus-new.pdf - пособие по применению
http://www.lpelectric.ro/ro/products/hydro/turbine_ro.html - Micro-Hidro Turbine
http://www.made-in-china.com/products-search/hot-china-products/Hydro_Turbine.html - гидро-китай
http://alt-energy.org.ua/2009/08/19/barzhi-generatory-gidrokineticheskoj-energii/ - баржи генераторы гидрокинетической энергии



[Valday]

Молодец, собрал подборку ссылок, тема конечно интересная, но углубитесь в технические особенности и подумайте как сделать очень надёжным и независимым от производителя, всесезонным и редкообслуживаемым для начала. После решения всех технических тонкостей будем думать об установкевсего этого либо согласно букве закона, либо в обход него.
Установка в виде судна киловатт на 5 будет не мелкая, это уже судно, а с этим документы на него, тех документация на самоделку, разрешение на эксплуатацию в реке (а если там вообще нет судоходства?) Если продолжать далее, то заметно, что гемору не меньше, чем официально получить разрешение на установку микро-ГЭС. Про вопросы промерзания реки на метр на северах и потом гемор при начале ледохода....
Лучше вообще иметь любую ГЭС скрытого типа, а то местный житель быстро отвинтит от неё всё что угодно.
Вопросов очень не мало и решение их очень не простое и не дешёвое.



[кочевник]

Про вопросы промерзания реки на метр на северах и потом гемор при начале ледохода....

У нас в деревни есть магазинчик один ( Вая Северный Урал) . пристань называется - стоит на понтонах . как ни страно но ледоход и вмерзание выдерживает не один год.

А вот насчёт зимнего варианта - плавающей ГЭС это да - колесо скорее всего замёрзнет, так как у нас морозы под -40, но тем не менее быстрина не замерзает и в эти морозы.
Сам видел в новый год 2012-2013. хотя конечно это не выход.
наиболее оптимальна - любая подводная мини ГЕС которая может работать и подольдом. такие есть и уже разработаны.
Но. желательно сделать возможным установку такой мини ГЭС с небольшого судна, что бы не быть привязанным к постройкам на берегу - за исключением кабеля.



[Ёсик]

http://www.chipmaker.ru/topic/101033/page__fromsearch__1
так и не начал экспериментальную модель - как обычно времени не хватило - может с весны приступлю.



[кочевник]

Есть конечно такая хрень...
Парашютная мини-ГЭС
http://www.youtube.com/watch?v=pEUFrtTWiS0

http://www.youtube.com/watch?v=TOO9DGohxvM
Загружено 29 Авг 2010 г.
Первое испытание парашютной мини-гэс на р.Пехорка.Скорость течения никакая- 0,5м/с,даже парашюты толком не раскрывались,тем не менее работала безупречно


но как то оно.... не внушает доверия.



[Vitali_v]

Хорошая тема.В наших краях реки не замерзают при -47.И в глуши остатки первой ГЭС в области не знаю цела ли плотина перепад был 8 метров.

---------- Сообщение добавлено в 20:32 ---------- Предыдущее сообщение размещено в 20:31 ----------

http://snim.flybb.ru/index.php?sid=64ab69dc7e5991c791e0479826576a2d сайт по интересующей тематике



[Vitali_v]

вот еще ссылка на гидру http://fermer.ru/forum/samodelkin-ratsionalizator/126438



[Ёсик]

Vitali_v, эта тема полнее

http://www.fermer.ru/forum/samodelkin-ratsionalizator/126324



[Микус]

Кстати, про упоминавшегося выше Ленёва и его миниГЭС нашёл вот что: http://lenev.925.ru/ Эт всё похоже лохотрон.



[Микус]

Литература по теме



[кочевник]

Литература по теме

а какой программой можно открыть файл?



[Микус]

а какой программой можно открыть файл?

DJVU Reader али другой какой http://djvu-info.ru/read/
